南京一恒软件工程有限公司和海康威视建立合作,正式加入海康威视产业生态圈,共同打造梯控系统行业体系解决方案。
通过本次方案合作,双方将强强联手,充分发挥各自沉淀的行业应用技术和转化能力,联手为行业打造更多重层次的梯控系统体系的解决方案。
方案如下:
一、 方案说明
本方案用于一恒梯控设备与海康可视对讲以及海康轿厢内人脸机设备的对接,使用海康的4200平台或者ISC综合安防平台对业主下发人员照片或者发卡,无需二次授权。
二、 配置指引
1. 本方案适用范围
1) 梯控主机2210使用《海康梯控主机与第三方电梯控制器串口通信协议V1.1.3》串口对接第三方电梯控制器
2) 梯控主机2210下发楼层权限(轿内楼层授权使用场景需要)
2. 硬件设备及平台软件
1) 梯控主机DS-K2210
2) 门口机
3) 室内机,如DS-KH6330-C
4) 轿内识读设备
5) 电梯厂家协议接口装置
6) ISC综合安防平台或4200客户端
3. 门口机可选型
1) 9613-A1/9603-A1/9503-A1可视对讲门口机
2) 明眸671系列

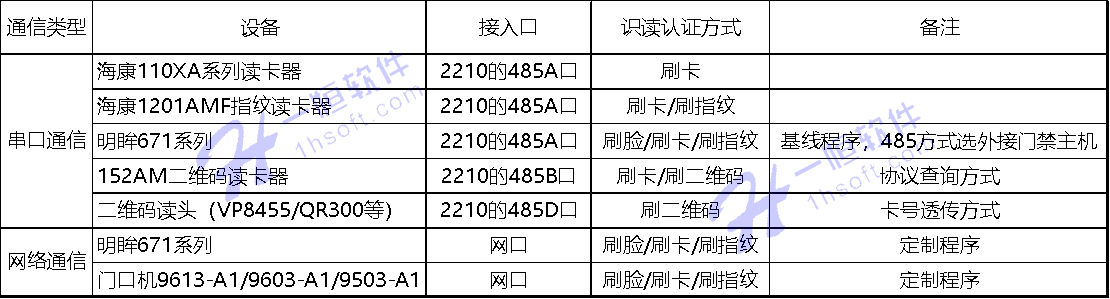

4. 轿内识读设备可选型号
三、 项目说明
业务流程
五类使用场景:住户入门呼梯、访客呼梯、住户出门呼梯、住户互访呼梯、轿内楼层授权。
1) 住户入门呼梯:住户在门口机刷卡/刷脸等方式认证,呼梯至当前门口机所在层,住户进入轿厢后可手动按下已解除梯控限制的目的楼层按键,或在轿厢内识读设备上进行轿内楼层授权操作。
2) 访客呼梯:访客在门口机呼叫住户室内机,住户开锁,通知访客所在层门口机开门,电梯被呼至访客所在层,访客进入轿厢后可手动按下已解除电梯控制系统限制的目的楼层按键。访客也可在支持二维码扫码的轿内识读设备上扫访客二维码进行轿内楼层授权操作。
3) 住户出门呼梯:住户通过室内机按呼梯按钮呼梯。当电梯自动运行至住户室内机所在层,住户进入轿厢后可手动按下公共楼层对应的按键。
4) 住户互访呼梯:住户之间串门互访时,住户A与住户B使用各自的室内机通话,此时室内机触摸屏上出现住户互访按键,住户A点击按键后,电梯将运行至住户A所在楼层,住户A进入轿厢后可按下住户B所在楼层的按键。
5) 轿内楼层授权:人员在轿厢内识读设备上刷脸/刷卡/刷指纹/扫二维码方式授权目的楼层。
l 单楼层权限用户权限认证通过后,开放相应楼层梯控权限,按键自动点亮
l 多楼层权限用户权限认证通过后,开放多个楼层梯控权限,需用户手动选择目的楼层按键
l 全楼层权限用户(如物业人员)权限认证通过后,开放全部楼层梯控权限,需用户手动选择目的楼层按键
四、 系统拓扑图
